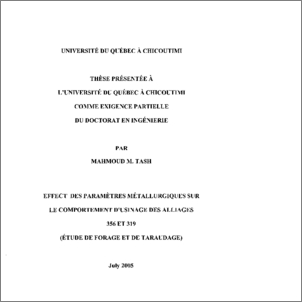

Constellation, le dépôt institutionnel de l'Université du Québec à Chicoutimi

Résumé

La présente étude a été entreprise pour étudier l'effet des paramètres métallurgiques sur la dureté et des caractérisations microstructurales dans les alliages 356 et 319 tels que coulés et soumis à un traitement thermique. Ceci est dans le but d'ajuster ces paramètres pour avoir une dureté appropriée et une fraction volumique des intermétalliques de fer pour l'usage dans les études concernant l'usinabilité de ces alliages. La gamme de la dureté et les fractions volumiques des intermétalliques de fer utilisées dans cette étude est la plus connue des applications commerciales de ces alliages. Des mesures de dureté ont été effectuées sur des spécimens préparés à partir de des alliages 356 et 319 tels coulés soumis à un traitement thermique, en utilisant différentes combinaisons du raffinage de grain, modification au strontium Sr et en ajoutant des éléments alliés. Des traitements de vieillissement ont été effectués à 155°C, 180°C, 200°C et 220°C pour 4 h, suivis du refroidissement à l'air, aussi bien qu'à 180°C et à 220°C pour 2, 4, 6, et 8 h pour déterminer des conditions dans lesquelles la dureté spécifique atteigne 85 et 115. L'addition du magnésium aux alliages 319 contenant le B- et/ou le a-intermétalliques de fer produit une augmentation remarquable de dureté à toutes les températures de vieillissement en conditions non modifiées et modifiées par le strontium.

Des additions du magnésium aux alliages 319 avec différentes conditions de traitement thermique pour des alliages 356 et 319 ont été effectuées pour obtenir des niveaux semblables de la dureté pour les deux alliages. Des conditions de 356 et de 319 modifiés au strontium (200-250 ppm) contenant principalement des intermétalliques a-Fe liées à différents niveaux de la dureté (90, 100 et 110 HB) ont été choisies pour l'étude de forage et de taraudage. L'effet du magnésium et de la fraction volumique des intermétalliques a-Fe sur l'usinabilité des alliages 319 soumis à un traitement thermique a été étudié pour deux niveaux de magnésium (0.1 et 0.28%), et deux niveaux de fraction volumique des intermétalliques a-Fe (2 et 5%), respectivement.

Les facteurs les plus importants entrepris dans la présente étude qui déterminent l'état du matériel de travail qui peuvent influencer les résultats de l'usinabilité des alliages 356 et 319 sont:

? Chimie et additions (Cu, Mg et Fraction volumique des intermétalliques de a-Fe)

1. Le rôle des intermétalliques du cuivre en usinant les alliages 356 (sans du cuivre vieilli à 180°C/2h) et 319 (avec du cuivre vieilli à 220°C/2h), tous les deux ont le même niveau de la dureté (100 HB).

2. Rôle de l'addition du magnésium à l'alliage 319 à deux niveaux de contenu de magnésium (0.1 et 0.28%) donne le même traitement de vieillissement (220°C/2h) et deux niveaux différents de dureté (90 et 100 HB), les mêmes alliages subis un traitement différent de vieillissement (180°C/2h et 220°C/2h) donnent le même niveau de la dureté (100 HB).

3. L'effet d'augmenter la fraction volumique des intermétalliques a-Fe aux alliages 319 (2 et 5%) et quand le vieillissement est effectué à 220°C/2h et à 180°C/2h rapportent des duretés de l'ordre (90 HB) et (100 HB) respectivement.

? Taux de refroidissement et vitesse de trempe ? Dureté

Les différences dans le comportement d'usinage entre les alliages 356 et 319 sont principalement attribuées à la différence dans la dureté de matrice, la chimie d'alliage, les additions d'éléments et le traitement thermique. La dureté de matrice (salutaire) et les abrasif d'alliage (nuisible) semblent être de vraies issues commandant l'usinabilité d'alliage. Le magnésium et le cuivre renforcent la matrice de l'alliage et par conséquent améliorent l'usinabilité de ce dernier. Le magnésium durcit les alliages 356 et 319, mais n'augmente pas l'abrasif puisqu' en petite quantité, il ne contribue pas à la formation des phases dures d'intermétalliques. En conséquence, les alliages contenant du Mg montrent un nombre plus haut de trous forés et tapés.

Un contenu plus élevé de magnésium résulte dans une force de découpage plus élevée au même niveau de la dureté. Ceci peut être expliqué en notant que la fraction volumique des intermétalliques de magnésium ou des précipités plus élevés qui peut être formée dans la matrice d'alliage en conditions des alliages 319 contenant du Mg élevé (0.28%) comparées au bas contenu du Mg (0.1%). Les alliages 319 contenant un niveau bas en Mg (0.1%) présentent une vie supérieure d'outil, et ce deux fois plus que des alliages 356 (0.3% Mg) et une fois et demi que des alliages 319 contenant Mg (0.28%). En comparant un système primaire d'alliage de bâti à l'autre (356 contre 319 ou 319 (0.1 %Mg) contre 319 (0.28%Mg), par exemple), l'usinabilité des alliages 319 est plus haut que celle des alliages 356 et l'usinabilité des alliages 319 contenant un niveau bas en Mg (0.1%) sont plus haut que des alliages 319 contenant Mg (0.28%).

Un alliage avec un contenu bas en cuivre comme l'alliage 356 montre une force de découpage plus élevée comparée à celle des alliages 319 au même niveau de la dureté. Ceci peut être expliqué par l'amélioration de la homogénéité de la dureté de matrice d'alliage 319 sur la base de l'effet des intermétalliques du Cu et du Mg combinés, tandis que le durcissement se produit par la précipitation coopérative des particules de phase de Al2Cu et de Mg2Si comparées seulement à la précipitation de Mg2Si dans le cas des alliages 356. La teneur de cuivre des alliages 319 tendrait à durcir l'alliage et par conséquent améliore leur usinabilité. En conséquence, les alliages 319 contenant Mg montrent une meilleure usinabilité comparée avec les alliages 356.

La morphologie des intermétalliques de fer peut affecter les résultats de force de découpage quand le vieillissement a été effectué pour deux heures à 180 °C et pas à 220 °C. On l'a observé que la fraction volumique des intermétalliques a-Fe peut affecter la force et le moment de découpage quand le vieillissement a été effectué à 180° C/2h plutôt qu'à 220°C/2h.

Pendant le temps de solidification dans la gamme de 25 à 45 secondes, il semble que la force et le moment de découpage sont légèrement influencés par le taux de refroidissement et la vitesse de trempe dans les états T6 et T7.

Les traitements thermiques qui augmentent la dureté réduisent (heat build-up (BUE)) sur l'outil de coupe. La dureté affecte l'usinabilité des alliages 319 du fait que l'usinabilité s'améliore avec l'augmentation de dureté. On l'observe que la force et le moment de découpage augmentent avec la dureté tandis que (heat build-up (BUE)) diminue. Dans le tapement, on l'a observé que les outils de l'acier à coupe rapide réagissent considérablement plus avec la sensibilité à la dureté. L'outil (HSS-E) est cassé quand le changement de taper seulement 230 trous dans tels que coulés états (88 HB) aux 230 autres trous dans les conditions T6 (110 HB).

On a observé la formation trompeuse des morceaux ou chip sur les conditions des alliages 356 et 319 (Ml et M3). Un critère important d'évaluation pendant le forage et le tapement est la qualité du trou. L'essai (Go-No-Go) est pris comme évaluation caractéristique pour l'exactitude de trou. Le diamètre de référence de (6.5024-6.5278 mm) et (7.02056-7.15518 mm) est employé pour forer et taper respectivement. Tous les résultats des essais (Go-No-Go) sont corrects.

On observe des morceaux discontinus pendant l'usinage des alliages 356 et 319. À l'heure actuelle de l'effort critique, les processus durcissants excédent les processus ramollissants et une ligne principale fente se développe qui résulte en cassant le morceau, et de ce fait au développement d'un morceau complètement cassé. Plein, demi de tour et morceaux hélicoïdaux sont produits au début d'une opération de découpage quand l'outil est nouveau (processus de cisaillement). Pendant que l'outil commence usage, le morceau devient graduellement bien déformé, et le cisaillement et la déformation se produisent.

Dans la contribution à la connaissance originale, les corrélations expérimentales qui relient les additions d'éléments et le traitement thermique avec la dureté ont été trouvées des résultats expérimentaux. De ces corrélations, on l'a noté que la dureté produite pour des alliages 319 augmente avec le magnésium et les fractions volumiques des intermétalliques de a-Fe et diminue comme la modification par le strontium et les paramètres de traitement de vieillissement (la température de vieillissement et temps de vieillissement). Dans des autres corrélations qui relient les additions d'éléments et le traitement thermique avec la force et le moment de découpage de forage aussi bien que (heat build-up (BUE)), on l'a observé que tous les deux la force et moment de découpage produits pendant de forage augmentent avec le magnésium et les fractions volumiques des intermétalliques de a-Fe et diminuent avec la température de vieillissement. Cependant, (heat build-up (BUE)) produite pendant le forage diminue avec l'augmentation de magnésium et les fractions volumiques des intermétalliques de a-Fe et augmente avec la température de vieillissement.
